本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油密度带发三相电机柜电气安装箱的的功效： 1、适度的左右电磁能。 2、有利对电路设计的启闭操作使用。 3、有较高的安全性防防档次，能准确的表明三极管的导通心态。

项目名称：656KW重油发高压电电机电机单机配电箱主要元件明细清单
供电系统箱重点组件申报单
项目编号	种类	型号查询规格为	组织	用量	商家
1	塑壳塑壳断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电量空气能热泵机组控制板	HGM6110	只	1	众智
3	带发主轴电机发动机转速调整器	C2002	只	1	孚创
4	直流电供电接口	DC24V	只	1	众智
5	大型其中继电	HH54P    DC24V	只	2	正泰
6	大中型其中继电气产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	熔断机制器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

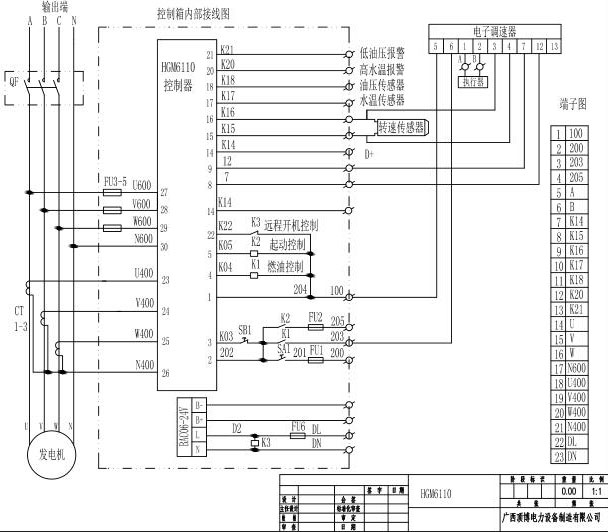

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.ew913.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
